Решения Межсоединения для Коммутаторов Серии Cisco Nexus 3500
Коммутатор Серии Cisco Nexus 3000 был введен в апреле 2011 года для обеспечения производительности уровня 2 и уровня 3 на скорости физической линии. Эта серия предназначена для предоставления низкой латентности, гибкости, высокой плотности и энергосбережения, чтобы удовлетворить текущим требованиям в ЦХОДах. Она также включает в себя различные модели, как коммутатор Cisco Nexus 3048, коммутаторы платформы Cisco Nexus 3100, коммутаторы платформы Cisco Nexus 3100-V, коммутаторы платформы Cisco Nexus 3200 и коммутаторы серии Cisco Nexus 3500. Этот пост будет в основном представлять коммутаторы серии Cisco Nexus 3500 и их соответствующие решения межсоединения.
Описание Платформы Cisco Nexus 3500
Платформа Cisco Nexus 3500 использует технологию Cisco Algo Boost для достижения отличной задержки коммутации уровня 2 и 3 менее 200 наносекунд. С помощью технологии Algo Boost Cisco Nexus 3500 имеет функцию трансляции сетевых адресов без ущерба для производительности (Network Address Translation) для маршрутизации IPv4 без дополнительных задержек. Также доступна функция активного мониторинга буферов, чтобы ускорить сбор данных использования буфера в оборудовании. Функция зеркалирования трафика (traffic mirroring) Cisco Nexus 3500 повышает пропускную способность для определения сетевого дефектов и сетевого мониторинга в эксплуатации.
Конфигурации Модели

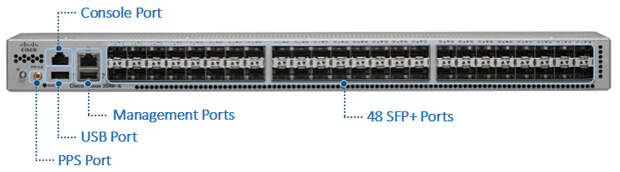

Существует два типа конфигураций коммутаторов серии Cisco Nexus 3500. Cisco Nexus 3548 (как показано на картинке) является компактным коммутатором 1RU с 48 фиксированными портами SFP+ для 1, 10 и 40 Gigabit Ethernet. Он поддерживает общую пропускную способность до 960 Gbps. Аналогичным образом, Cisco Nexus 3524 имеет одинаковое аппаратное обеспечение как Cisco Nexus 3548. Однако, его лицензия на программное обеспечение отличается от Cisco Nexus 3548, который только позволяет использовать 24 порта. И его пропускная способность составляет всего лишь 480 Gbps. Если вы хотите активировать все 48 портов Cisco Nexus 3524, другая лицензия требуется для задействования остальных 24 портов.
Cisco Nexus 3548x и 3524x являются коммутаторами следующего поколения. Они хранят основную структуру аппаратного обеспечения предыдущего поколения, но потребление энергии снижено на 25%. Они также имеют функции трансляции сетевых адресов без ущерба и возможности мониторинга задержки и второй порт USB для более простого управления.
Три Настраиваемых Режима Cisco Nexus 3500
Для низкой латентности Cisco Nexus 3500 существует три настраиваемых режима. Первый является нормальным режимом. Этот режим отлично подходит для сред, требующих низкой латентности и высокой масштабируемости. Второй является варп-режимом. Он эффективен для клиентов с более маленькими средами, которые требуют самой низкой задержкой. Последний режим-это варп SPAN. Он используется, когда поток трафика в входящем поре просто должен быть скопирован в список исходящих портов как можно быстро без обработки или модификации. Следующая фигура показывает аппаратный путь передачи данных по варп-режиму.
Модули SFP
| Описание | Интерфейс | Тип Кабеля | |
| Cisco GLC-T Совместимый 1000BASE-T SFP Copper RJ-45 100m Модуль | RJ-45 | Cat 5 | |
| Cisco GLC-SX-MM Совместимый 1000BASE-SX SFP 850nm 550m Модуль | LC дуплекс | MMF | |
| Cisco GLC-SX-MMD Совместимый 1000BASE-SX SFP 850nm 550m DOM Модуль | LC дуплекс | MMF | |
| Cisco GLC-LH-SM Совместимый 1000BASE-LX/LH SFP 1310nm 10km Модуль | LC дуплекс | MMF/SMF | |
| Cisco GLC-LH-SMD Совместимый 1000BASE-LX/LH SFP 1310nm 10km DOM Модуль | LC дуплекс | MMF/SMF |
Модули SFP+
| Описание | Интерфейс | Тип Кабеля | |
| Cisco SFP-10G-SR Совместимый 10GBASE-SR SFP+ 850nm 300m DOM Модуль | LC дуплекс | MMF | |
| Cisco SFP-10G-LR Совместимый 10GBASE-LR SFP+ 1310nm 10km DOM Модуль | LC дуплекс | MMF | |
| Cisco DWDM-SFP10G Совместимый 10G DWDM SFP+ DOM Модуль | LC дуплекс | MMF |
Кабели SFP+
| Описание | |
| 1m Cisco SFP-H10GB-CU1M Совместимый 10G SFP+ Пассивный DAC | |
| 3m Cisco SFP-H10GB-CU3M Совместимый 10G SFP+ Пассивный DAC | |
| 5m Cisco SFP-H10GB-CU5M Совместимый 10G SFP+ Пассивный DAC | |
| 7m Cisco SFP-H10GB-ACU7M Совместимый 10G SFP+ Активный DAC | |
| 10m Cisco SFP-H10GB-ACU10M Совместимый 10G SFP+ Активный DAC |
Кабели QSFP+
| Description | |
| 1m Cisco QSFP-4SFP10G-CU1M Совместимый 40G QSFP+ - 4x10G SFP+ Пассивный Breakout DAC | |
| 3m Cisco QSFP-4SFP10G-CU3M Совместимый 40G QSFP+ - 4x10G SFP+ Пассивный Breakout DAC | |
| 5m Cisco QSFP-4SFP10G-CU5M Совместимый 40G QSFP+ - 4x10G SFP+ Пассивный Breakout DAC |
Вывод
Коммутаторы серии Cisco Nexus 3500 предназначены для расширения универсальности серии Cisco Nexus 3000 с крайне низкой задержкой в 1, 10 и 40 Gigabit Networks.
