Оптическое Решение для 100G Коммутаторов
С непрерывным развитием высокодинамичных сетей облачного ЦХОДа вводится много новых технологий протоколов и севера, что приводит к увеличивающемуся спросу на пропускную способность и увеличивает потребность в переключении плотной 25 и 100 Gigabit сети Ethernet в ярусе листа и позвоночника современных сетей.
При этом теперь 100G коммутаторы серии S5850/S8050, которые включают в себя две конфикурации: S8050-20Q4C и S5850-48S2Q4C, чтобы удовлетворить требования рынка. Все 100G коммутаторы изготовлены с высоковлотностью для ЦХОДов большого объема и приложений для предприятия. Данная статья рассматривает оптические решения для 100G коммутаторов серии S5850/S8050.Краткое Представление 100G Коммутаторов Серии S5850/S8050
S5850-48S2Q4C или S8050-20Q4C коммутаторы являются коммутаторами Ethernet с высокой производительностью, изготовлены с полной системой программного обеспечения и комплексными протоколами и применениями, чтобы способствовать развертыванию и управлению высокоскоростными услугами для традиционных L2/L3 сетей и сетей ЦХОДа. Как видно из их названий, оба 100G коммутатора имеют 40G QSFP+ и 100G QSFP28 порты, которые обеспечивают гибкие выборы скорости порта, предоставляя беспрецедентную гибкость и способность бесшовно переключить производительность ЦХОДов на производительность Ethernet следующего поколения.

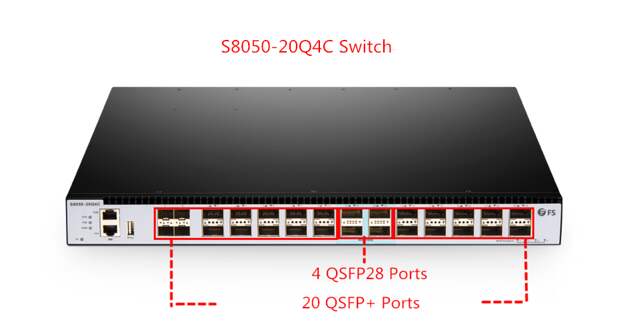

Как показано на чертеже передней части панели S8050-20Q4C, имеются три основных типа портов: 10G SFP+ порт, 40G QSFP+ порт и 100G QSFP28 порт. 20x40G QSFP+ порты и 4x100G QSFP28 порты могут предоставлять 1.
2Tbps неблокируемую производительность и 1200Mpps Layer2&Layer3, скорость продвижения пакета данных ЦХОДа со скоростью среды передачи данных для всех портов.

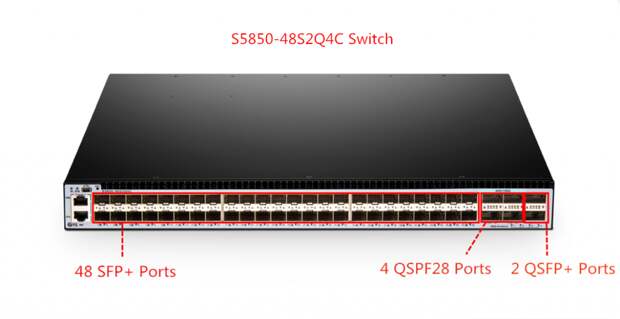

S5850-48S2Q4C (как показано на следующем рисунке) является другим 100G коммутатором, который имеет 48x10G SFP+ порты, 2x40G QSFP+ порта и 4x100G QSFP28 порта. Эти порты могут предоставлять 0.96Tbps неблокируемую производительность и 1200Mpps Layer2 & Layer3, скорость продвижения пакета данных ЦХОДа со скоростью среды передачи данных для всех портов.
Примеры Применения 100G Коммутатора Серии S5850/S8050

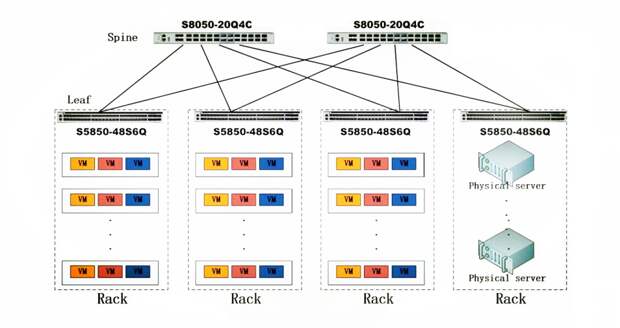

100G коммутаторы серии S5850/S8050 могут обеспечивать порты доступа для высокоплотного 10GE сервера, и восходящие порты 40GE для коммутаторов Агрегации или Центральных коммутаторов. Вот корпоративное сетевое приложение для ЦХОДа. Эта "лист-позвоночник" структура включает в себя два S8050-20Q4C 100G коммутатора и четыре S5850-48S6Q 40G коммутатора с 48 SFP+ портами и 6 QSFP+ портами,чтобы предоставлять 0.72Tbps неблокируемую производительность. Каждый ответвлённый коммутатора подключает к всем коммутаторам в сетевой системе. В этом приложении позвоночные коммутаторы должен иметь высокоплотный порт в качестве ядра этой структуры.
Оптические Решения для 100G Коммутаторов Серии S5850/S8050
100G коммутаторы становятся новой тенденцией для передачи данных большого объема. Чтобы предоставлять более удобный и хороший опыт покупки,
10G SFP+ Модули
| ID# | Описание | Интерфейс | Тип Кабеля |
| Общий Совместимый 10GBASE-SR SFP+ 850nm 300m DOM IND Трансивер | LC дуплекс | MMF | |
| Общий Совместимый 10GBASE-LRM SFP+ 1310nm 220m DOM Трансивер | LC дуплекс | MMF | |
| Общий Совместимый 10G SFP+ 1310nm 2km DOM Трансивер | LC дуплекс | MMF | |
| Общий Совместимый 10GBASE-LR SFP+ 1310nm 10km DOM Трансивер | LC дуплекс | SMF | |
| Общий Совместимый 10G SFP+ 1310nm 40km DOM Трансивер | LC дуплекс | SMF | |
| Общий Совместимый 10GBASE-ER SFP+ 1550nm 40km DOM Трансивер | LC дуплекс | SMF | |
| Общий Совместимый 10G SFP+ 1550nm 100km DOM Трансивер | LC дуплекс | SMF | |
| Общий Совместимый 10GBASE-SR SFP+ 850nm 300m DOM Трансивер | LC дуплекс | MMF | |
| Общий Совместимый Двухскоростной 1000BASE-SX и 10GBASE-SR SFP+ 850nm 300m DOM Трансивер | LC дуплекс | MMF | |
| Общий Совместимый 10GBASE-LR SFP+ 1310nm 10km DOM IND Трансивер | LC дуплекс | SMF | |
| Общий Совместимый Двухскоростной 1000BASE-LX и 10GBASE-LR SFP+ 1310nm 10km DOM Трансивер | LC дуплекс | SMF | |
| Общий Совместимый 10GBASE-ZR SFP+ 1550nm 80km DOM Трансивер | LC дуплекс | SMF |
40G QSFP+ Модули
| ID# | Описание | Интерфейс | Тип Кабеля |
| Общий Совместимый 40GBASE-CSR4 QSFP+ 850nm 400m MTP/MPO Трансивер для MMF | MTP/MPO | MMF | |
| Общий Совместимый 40GBASE-SR4 QSFP+ 850nm 150m MTP/MPO Трансивер для MMF | MTP/MPO | MMF | |
| Общий Совместимый 40GBASE-PLRL4 QSFP+ 1310nm 1.4km MTP/MPO Трансивер для SMF | MTP/MPO | SMF | |
| Общий Совместимый 40GBASE-LR4L QSFP+ 1310nm 2km LC Трансивер для SMF | LC дуплекс | SMF | |
| Общий Совместимый 40GBASE-LR4 and OTU3 QSFP+ 1310nm 10km LC Трансивер для SMF | LC дуплекс | SMF | |
| Общий Совместимый 40GBASE-PLR4 QSFP+ 1310nm 10km MTP/MPO Трансивер для SMF | MTP/MPO | SMF | |
| Общий Совместимый 40GBASE-ER4 and OTU3 QSFP+ 1310nm 40km LC Трансивер для SMF | LC дуплекс | SMF | |
| Общий Совместимый 40GBASE-LX4 QSFP+ 1310nm 2km LC Трансивер для SMF&MMF | LC дуплекс | SMF&MMF |
100G QSFP28 Модули
| ID# | Описание | Интерфейс | Тип Кабеля |
| Общий Совместимый QSFP28 100GBASE-SR4 850nm 100m Трансивер | MTP/MPO-12 | MMF | |
| Общий Совместимый QSFP28 100GBASE-PSM4 1310nm 500m Трансивер | MTP/MPO-12 | SMF | |
| Общий Совместимый QSFP28 100GBASE-CWDM4 Lite 1310nm 2km Трансивер | LC дуплекс | SMF | |
| Общий Совместимый QSFP28 100GBASE-CWDM4 1310nm 2km Трансивер | LC дуплекс | SMF | |
| Общий Совместимый QSFP28 100GBASE-LR4 1310nm 10km Трансивер | LC дуплекс | SMF |
Вывод
Коммутаторы серии S5850/S8050 являются 100G коммутаторами с высокой произвительностью, предоставляя экономически эффективные решения для сетевых приложений метро, ЦХОДа, и Ethernet предприятия следующего поколения.
